Extrusora MultiStrati | MC-50
Alta produção, qualidade e economia
Os equipamentos da linha MultiStrati são projetados para a produção de filmes multicamadas. A Extrusora MultiStrati MC-50 possui dois conjuntos de plastificação, com roscas de L/D de 1:32, e cabeçote de coextrusão responsável pela distribuição dos materiais em três camadas, na configuração A+B+A. Essa configuração, aliada às demais tecnologias instaladas, garante alta produtividade e versatilidade na composição da matéria-prima utilizada, possibilitando a redução de custos e o aumento da resistência mecânica de filmes de até 1.200 mm de largura, utilizando PEAD ou PEBD/PEBDL.
bobinador (mm)
Menos manutenção, mais precisão, mais qualidade.
Este sistema também permite gerenciar os principais indicadores de produção remotamente.
Esse sistema permite reduzir os custos de matéria-prima sem comprometer a qualidade do produto final, além de alcançar uma produção de 200 kg/h.
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.
Tecnologia de ponta para garantir precisão, uniformidade e planicidade nas bobinas.
Cabeçote fixo multicamada (A+B+A)
O cabeçote multicamada A+B+A distribui o material de dois conjuntos de extrusão em três camadas. Sua configuração fixa garante menos manutenção e maior precisão e estabilidade na extrusão.
Menos manutenção, mais precisão, mais qualidade.

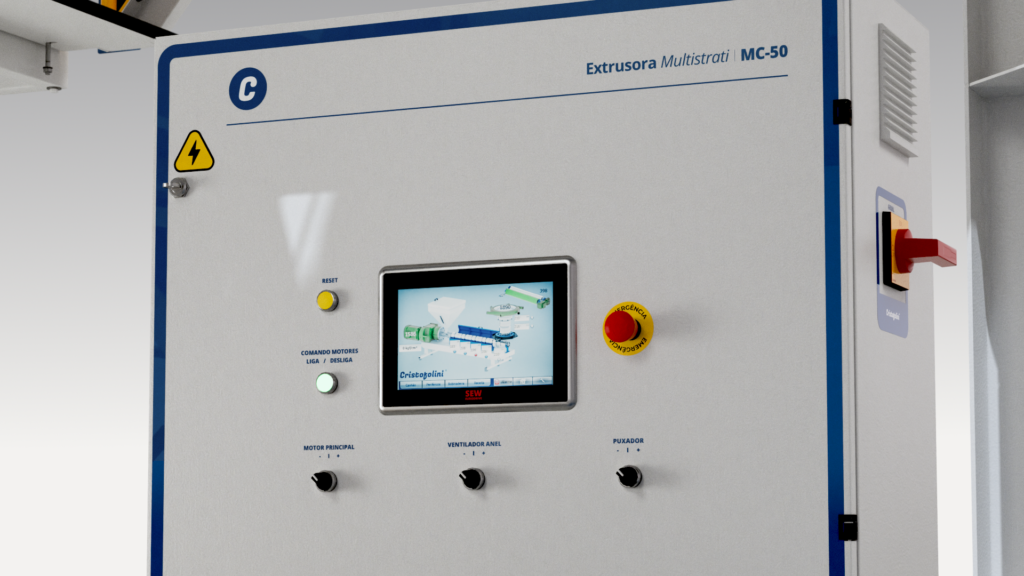

CLP com IHM de 10" (colorido touchscreen)
O CLP com IHM colorida touchscreen de 10” proporciona uma operação simples e intuitiva, permitindo visualizar e controlar os principais parâmetros da máquina de forma rápida e precisa. Uma interface desenvolvida para facilitar a operação e aumentar o controle sobre o processo produtivo.
Este sistema também permite gerenciar os principais indicadores de produção remotamente.

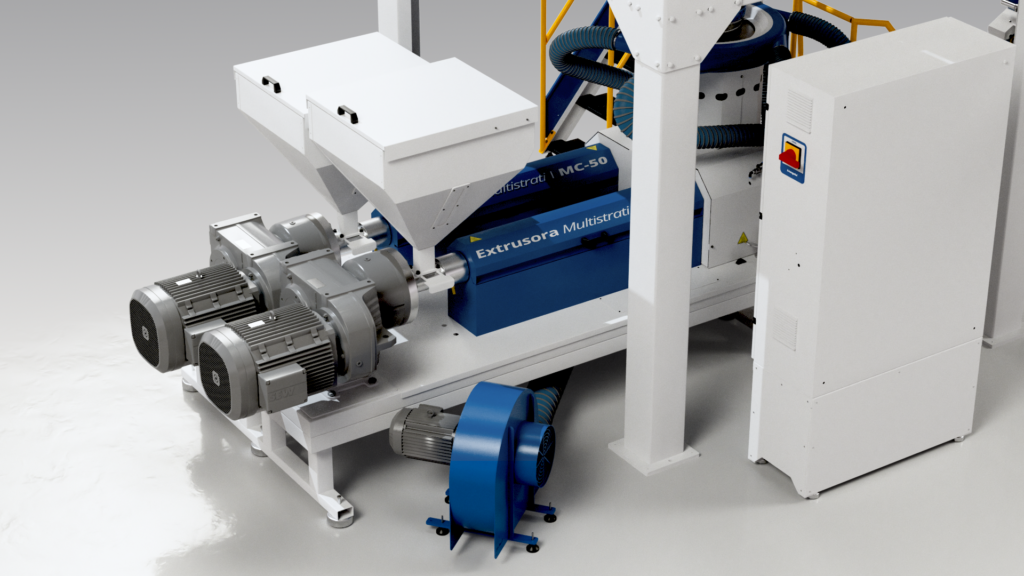

02 Conjuntos de extrusão de Ø50mm L/D 1:32
Os dois conjuntos de extrusão Ø50 mm contam com L/D 1:32, comprimento superior ao convencional e um desenho especialmente desenvolvido para otimizar a plastificação da matéria-prima. Esse sistema utiliza dois motores com potências de 40cv da SEW, multinacional alemã reconhecida mundialmente como líder na fabricação de tecnologia de automação industrial de qualidade.
Esse sistema permite reduzir os custos de matéria-prima sem comprometer a qualidade do produto final, além de alcançar uma produção de 200 kg/h.

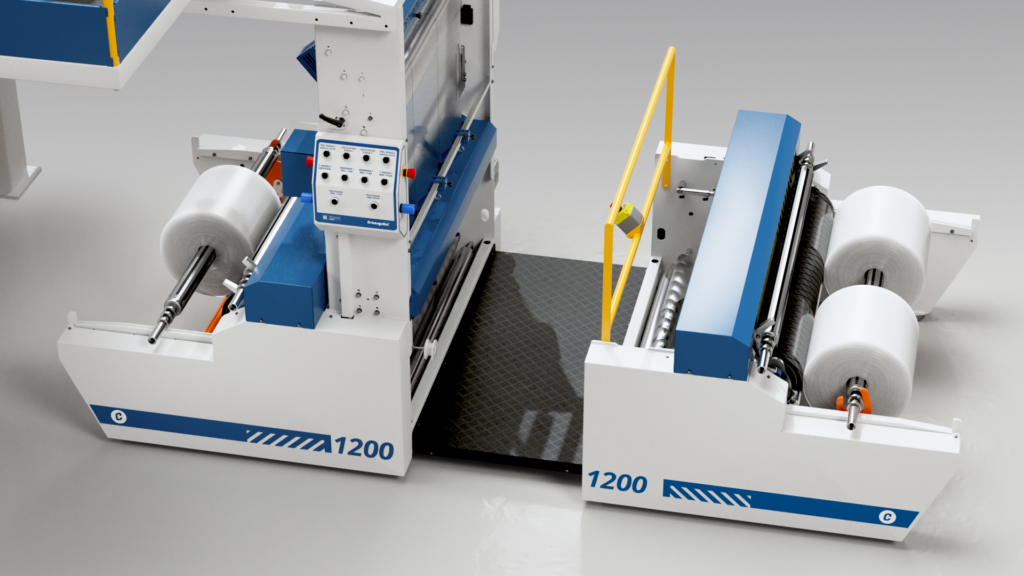

Bobinador com largura útil de 1.200 mm
A Extrusora MultiStrati MC-50 permite a produção de bobinas de filme de até 1.200 mm de largura total. Na ilustração, o equipamento está utilizando a capacidade máxima da bobinadeira dupla contraposta para extrusar três bobinas de 400 mm, sendo duas na primeira bobinadeira e uma na segunda. É possível utilizar facas e slits para produzir uma série de outras configurações, tanto de bobinas quanto de filmes (folhas).
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.

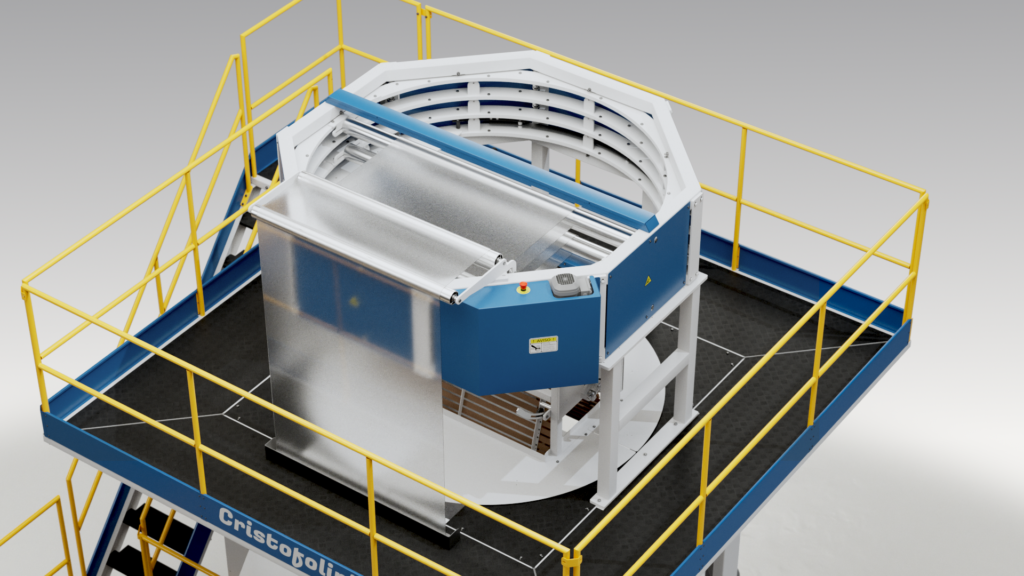

Torre giratória e alinhador eletrônico
A torre giratória uniformiza eventuais variações de espessura do filme e o alinhador eletrônico mantém o filme corretamente posicionado, garantindo bobinas mais uniformes, com maior precisão no produto final e menor intervenção do operador.
Tecnologia de ponta para garantir precisão, uniformidade e planicidade nas bobinas.
Tour 360º
Além do equipamento
Especificações Técnicas
- Extrusora preparada para PEAD, PEBD e PEBDL²
- Motoredutor de 40cv com mancal axial nos 2 conjuntos de extrusão
- 2 Conjuntos de extrusão de Ø50mm L/D 1:32
- 2 Canhões com 4 zonas de aquecimentos e mais 5 zonas no cabeçote
- Transdutor de pressão da massa no troca telas
- Sistema de troca telas tipo "cartucho"
- Cabeçote fixo banhado em níquel duro químico e cromo duro
- Guia do balão com abertura, fechamento e regulagem de altura motorizado
- Torre giratória com arraste reversível horizontal
- Alinhador eletrônico
- Contém um rolo tipo "banana" por bobinadeira e um na torre
- Bobinadeira monoponto ou dupla contraposta com troca manual ou automática
- Bobinadeira com rolos pré-puxadores com controle de tensão
- Sistema de bobinamento por contato com controle de tensão
- Eixos expansivos de 3" com corpo em alumínio
- CLP com IHM de 10" (colorido touchscreen) de fácil operação
- Dimensões: Altura – 6,31m; Largura - 4,43m; Profundidade – Monoponto: 7,00m / Dupla: 8,55m
- Peso do equipamento: 9.000kg
- Tensão de rede de 380v trifásico 60Hz
- Equipamento adequado a NR-12 (norma de segurança)
1 A capacidade de produção depende da qualidade, largura e espessura do filme.
2 Dependendo da largura, espessura e matéria-prima do filme extrusado, pode ser necessária uma matriz e uma redução específica.
