Extrusora Versatile | MC-55
A maior capacidade de produção e eficiência
As Extrusoras da linha Versatile, que contam com cabeçote giratório inteligente, são máquinas projetadas com tecnologia na medida certa para oferecer uma excelente relação custo-benefício. A Extrusora Versatile MC-55 possui rosca com L/D de 1:32 que, aliada às demais tecnologias instaladas, proporciona alta produtividade e eficiência na fabricação de bobinas de até 1.200 mm de largura, utilizando PEAD ou PEBD/PEBDL.
bobinador (mm)
Inteligência que garante menos manutenção e mais praticidade operacional.
Esse conjunto é um dos principais fatores que permitem à Extrusora Versatile MC-55 alcançar 140 kg/h de produção.
Este sistema também permite gerenciar os principais indicadores de produção remotamente.
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.

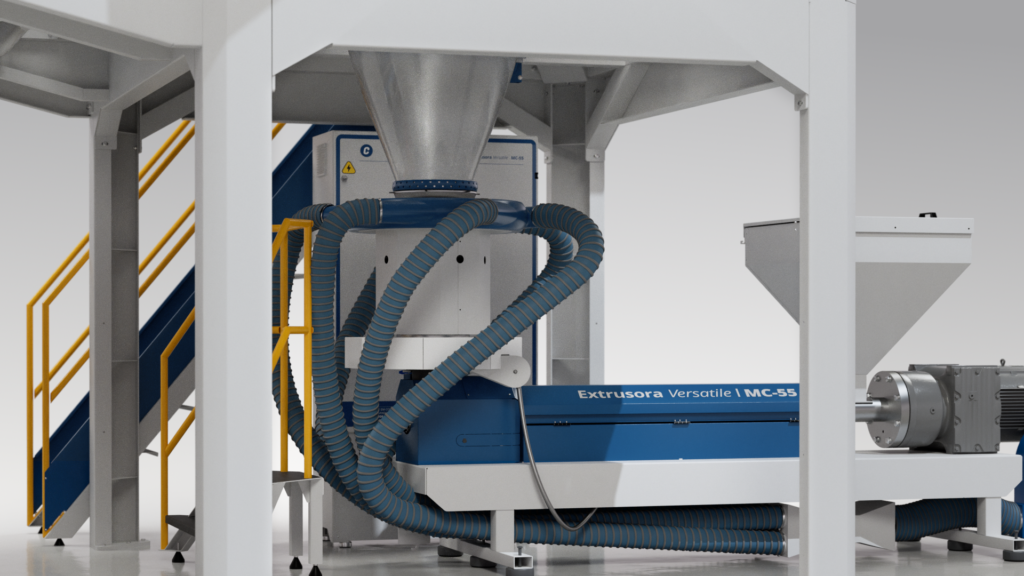

Cabeçote giratório inteligente
Nosso cabeçote giratório reduz o risco de manutenção, pois realiza movimentos controlados de até 330° entre dois pontos fixos, em vez de girar continuamente como nos sistemas tradicionais. Dessa forma, dispensa coletores e escovas nas conexões elétricas, mantém os controladores no painel principal e a alimentação pneumática permanentemente conectada.
Inteligência que garante menos manutenção e mais praticidade operacional.

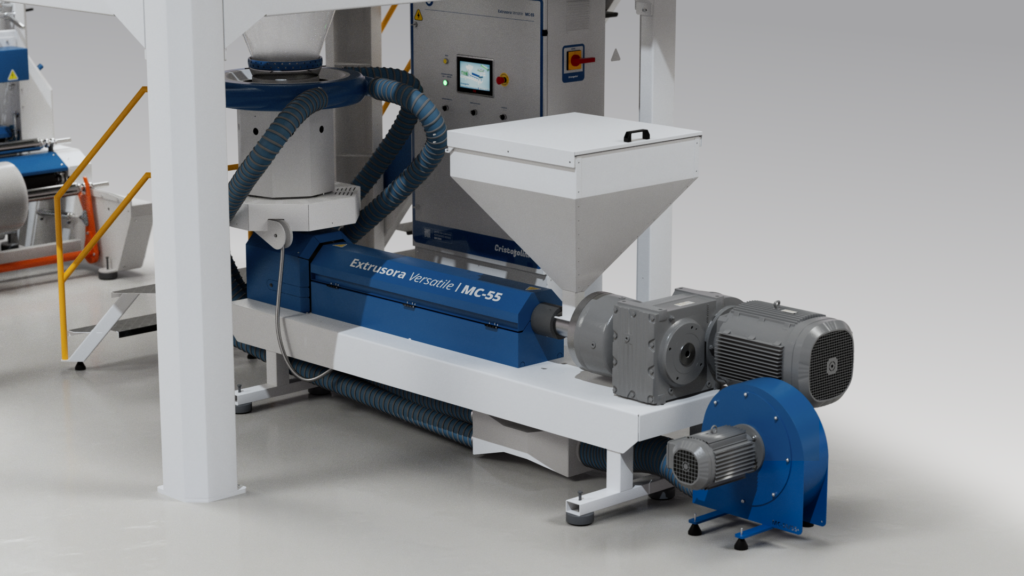

Conjunto de extrusão de Ø55mm L/D 1:32
O conjunto de extrusão (canhão e rosca) Ø55 mm conta com L/D 1:32, comprimento superior ao convencional e um desenho especialmente desenvolvido para otimizar a plastificação da matéria-prima. Esse sistema utiliza um motor com potência de 50cv da SEW, multinacional alemã reconhecida mundialmente como líder na fabricação de tecnologia de automação industrial de qualidade.
Esse conjunto é um dos principais fatores que permitem à Extrusora Versatile MC-55 alcançar 140 kg/h de produção.

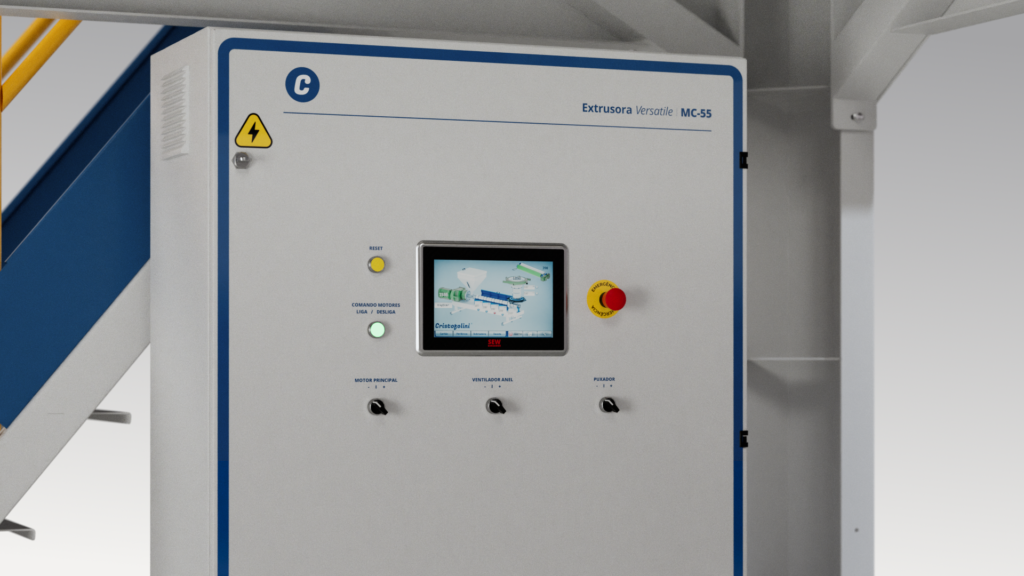

CLP com IHM de 10" (colorido touchscreen)
O CLP com IHM colorida touchscreen de 10” proporciona uma operação simples e intuitiva, permitindo visualizar e controlar os principais parâmetros da máquina de forma rápida e precisa. Uma interface desenvolvida para facilitar a operação e aumentar o controle sobre o processo produtivo.
Este sistema também permite gerenciar os principais indicadores de produção remotamente.

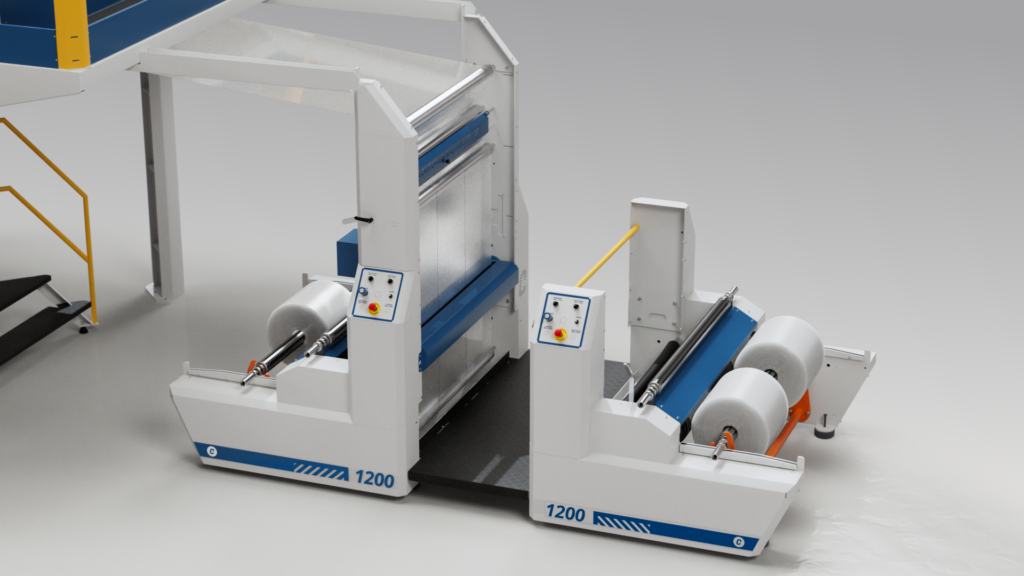

Bobinador com largura útil de 1.200 mm
A Extrusora MC-55 permite a produção de bobinas de filme de até 1.200 mm de largura total. Na ilustração, o equipamento está utilizando a capacidade máxima da bobinadeira dupla contraposta para extrusar três bobinas de 400 mm, sendo duas na primeira bobinadeira e uma na segunda. É possível utilizar facas e slits para produzir uma série de outras configurações, tanto de bobinas quanto de filmes (folhas).
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.
Tour 360º
Além do equipamento
Especificações Técnicas
- Extrusora preparada para PEAD, PEBD e PEBDL²
- Motoredutor de 50cv com mancal axial
- Conjunto de extrusão de Ø55mm L/D 1:32
- Canhão com 4 zonas de aquecimento e mais 3 zonas no cabeçote
- Transdutor de pressão da massa no troca telas
- Sistema de troca telas tipo "cartucho"
- Cabeçote giratório banhado em níquel duro químico e cromo duro
- Ventilador do anel de ar com conversor de frequência
- Guia do balão com abertura e fechamento motorizado
- Contém um rolo tipo "banana" por bobinadeira e um na torre
- Bobinadeira monoponto ou dupla contraposta com troca manual ou automática
- Bobinadeira com rolos pré-puxadores com controle de tensão
- Sistema de bobinamento por contato com controle de tensão
- Braço pneumático para melhor controle de tensão da bobina
- Eixos expansivos de 3" com corpo em alumínio
- CLP com IHM de 10" (colorido touchscreen) de fácil operação
- Dimensões do equipamento: Altura – 6,19m; Largura - 3,73m; Profundidade – Monoponto: 6,83m / Dupla: 9,19m
- Peso do equipamento: 5.000kg
- Tensão de rede de 380v trifásico 60Hz
- Equipamento adequado a NR-12 (norma de segurança)
1 A capacidade de produção depende da qualidade, largura e espessura do filme.
2 Dependendo da largura, espessura e matéria-prima do filme extrusado, pode ser necessária uma matriz e uma redução específica.
