Extrusora Superiore | MC-55
Tecnologia, alta produção e planicidade de filme
As Extrusoras da linha Superiore, que contam com cabeçote fixo, torre giratória e alinhador eletrônico, são máquinas projetadas com a mais alta tecnologia do mercado. A Extrusora Superiore MC-55 possui rosca com L/D de 1:32 que, aliada às demais tecnologias instaladas, garante alta produtividade e a melhor planicidade na fabricação de bobinas de até 1.200 mm de largura, utilizando PEAD ou PEBD/PEBDL.
bobinador (mm)
Este sistema também permite gerenciar os principais indicadores de produção remotamente.
Esse conjunto é um dos principais fatores que permitem à Extrusora Superiore MC-55 alcançar 140 kg/h de produção.
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.
Tecnologia de ponta para garantir precisão, uniformidade e planicidade nas bobinas.

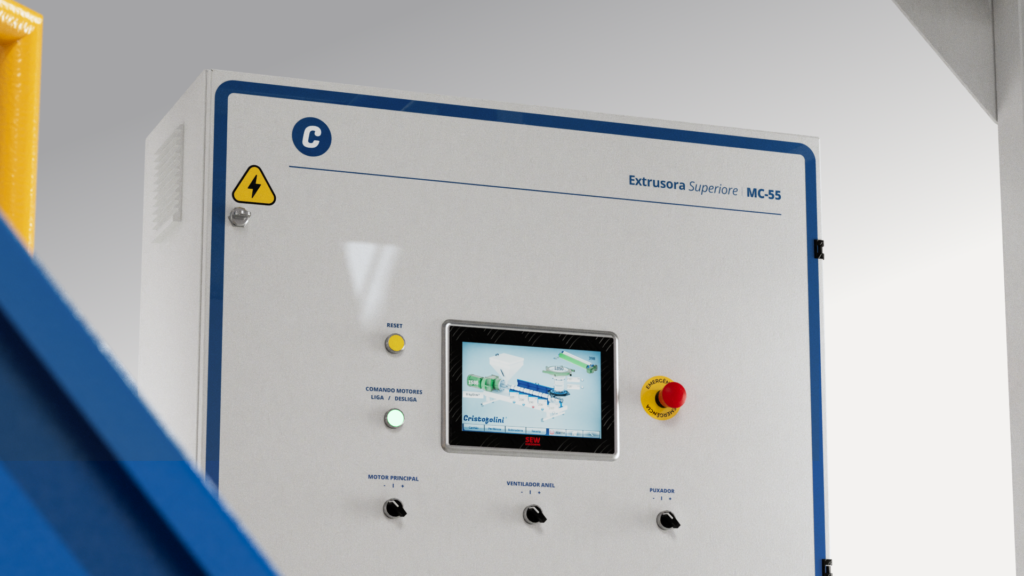

CLP com IHM de 10" (colorido touchscreen)
O CLP com IHM colorida touchscreen de 10” proporciona uma operação simples e intuitiva, permitindo visualizar e controlar os principais parâmetros da máquina de forma rápida e precisa. Uma interface desenvolvida para facilitar a operação e aumentar o controle sobre o processo produtivo.
Este sistema também permite gerenciar os principais indicadores de produção remotamente.

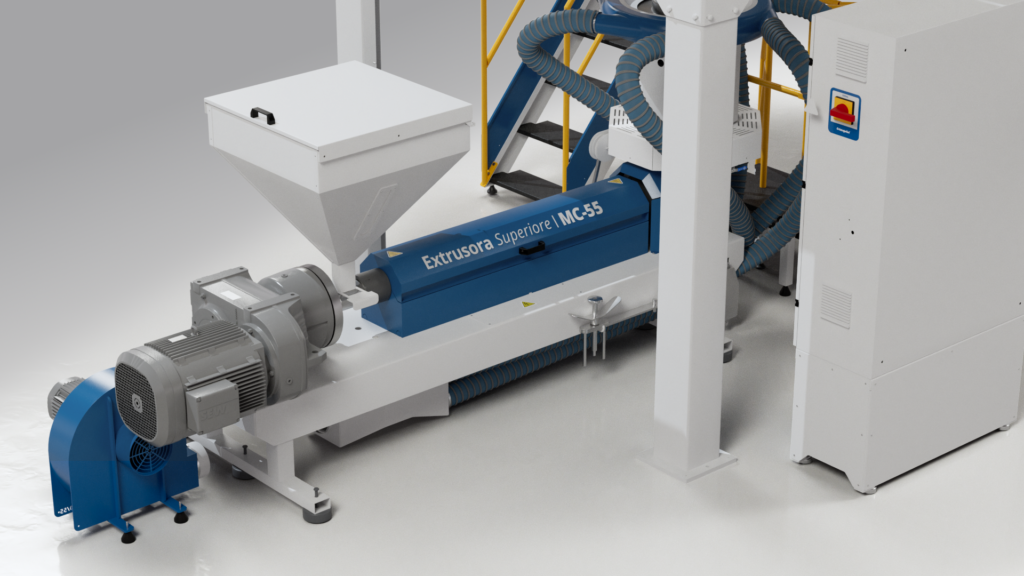

Conjunto de extrusão de Ø55mm L/D 1:32
O conjunto de extrusão (canhão e rosca) Ø55 mm conta com L/D 1:32, comprimento superior ao convencional e um desenho especialmente desenvolvido para otimizar a plastificação da matéria-prima. Esse sistema utiliza um motor com potência de 50cv da SEW, multinacional alemã reconhecida mundialmente como líder na fabricação de tecnologia de automação industrial de qualidade.
Esse conjunto é um dos principais fatores que permitem à Extrusora Superiore MC-55 alcançar 140 kg/h de produção.

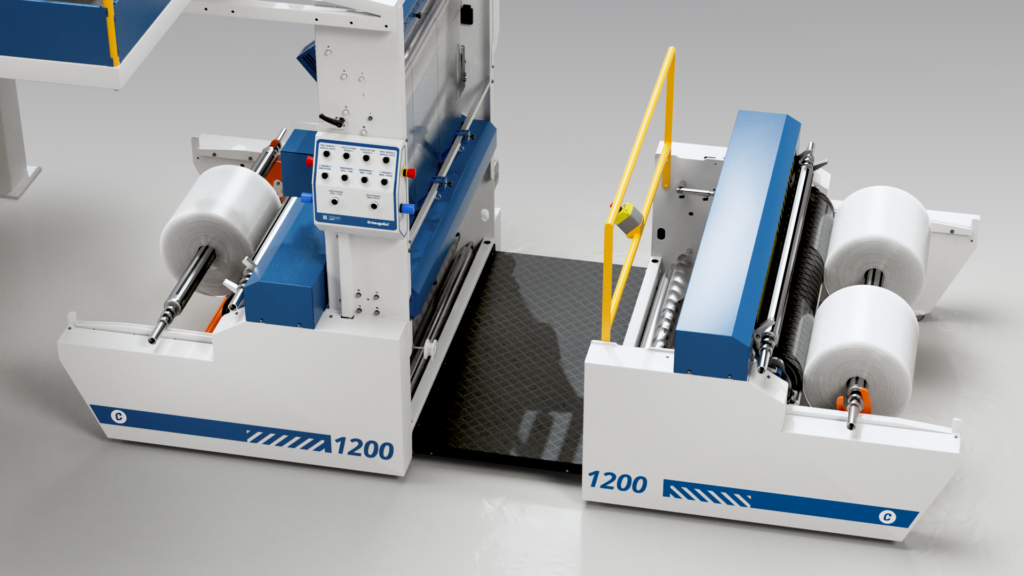

Bobinador com largura útil de 1.200 mm
A Extrusora MC-55 permite a produção de bobinas de filme de até 1.200 mm de largura total. Na ilustração, o equipamento está utilizando a capacidade máxima da bobinadeira dupla contraposta para extrusar três bobinas de 400 mm, sendo duas na primeira bobinadeira e uma na segunda. É possível utilizar facas e slits para produzir uma série de outras configurações, tanto de bobinas quanto de filmes (folhas).
Tecnologia sob medida para produção de filmes com até 1,20 m de largura.

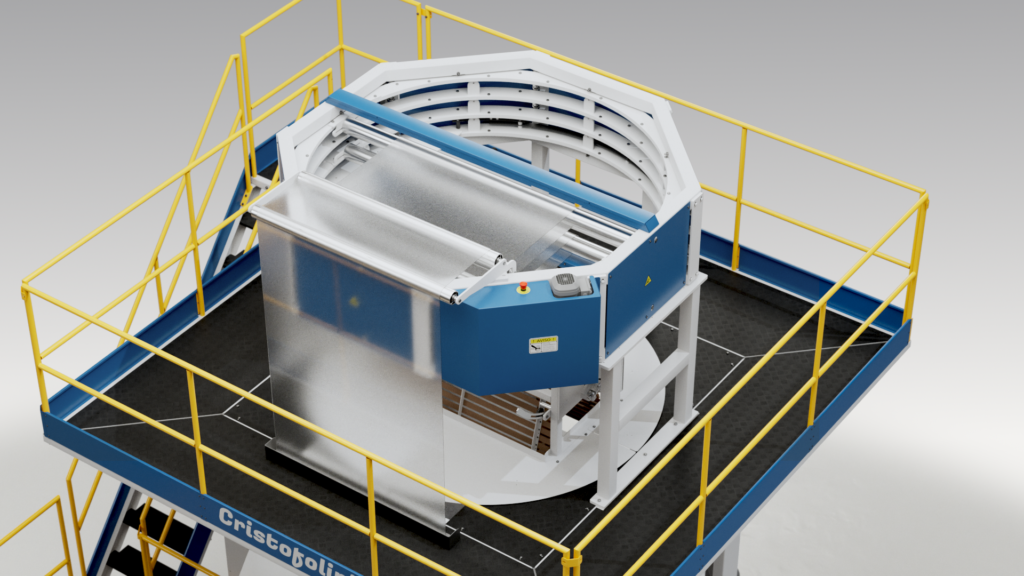

Cabeçote fixo, torre giratória e alinhador eletrônico
O cabeçote fixo proporciona maior estabilidade e precisão na extrusão, enquanto a torre giratória uniformiza eventuais variações de espessura do filme. Já o alinhador eletrônico mantém o filme corretamente posicionado, garantindo bobinas mais uniformes, com maior precisão no produto final e menor intervenção do operador.
Tecnologia de ponta para garantir precisão, uniformidade e planicidade nas bobinas.
Tour 360º
Além do equipamento
Especificações Técnicas
- Extrusora preparada para PEAD, PEBD e PEBDL²
- Motoredutor de 50cv com mancal axial
- Conjunto de extrusão de Ø55mm L/D 1:32
- Canhão com 4 zonas de aquecimento e mais 3 zonas no cabeçote
- Transdutor de pressão da massa no troca telas
- Sistema de troca telas tipo "cartucho"
- Cabeçote fixo banhado em níquel duro químico e cromo duro
- Guia do balão com abertura, fechamento e regulagem de altura motorizado
- Torre giratória com arraste reversível horizontal
- Alinhador eletrônico
- Contém um rolo tipo "banana" por bobinadeira e um na torre
- Bobinadeira monoponto ou dupla contraposta com troca manual ou automática
- Bobinadeira com rolos pré-puxadores com controle de tensão
- Sistema de bobinamento por contato com controle de tensão
- Eixos expansivos de 3" com corpo em alumínio
- CLP com IHM de 10" (colorido touchscreen) de fácil operação
- Dimensões: Altura – 6,77m; Largura - 4,50m; Profundidade – Monoponto: 7,31m / Dupla: 9,50m
- Peso do equipamento: 7.600kg
- Tensão de rede de 380v trifásico 60Hz
- Equipamento adequado a NR-12 (norma de segurança)
1 A capacidade de produção depende da qualidade, largura e espessura do filme.
2 Dependendo da largura, espessura e matéria-prima do filme extrusado, pode ser necessária uma matriz e uma redução específica.
